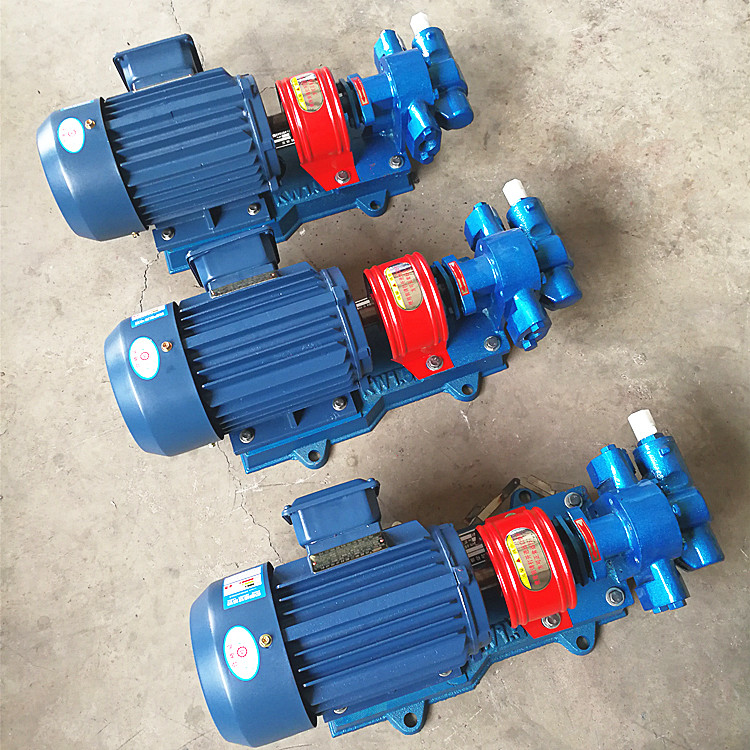

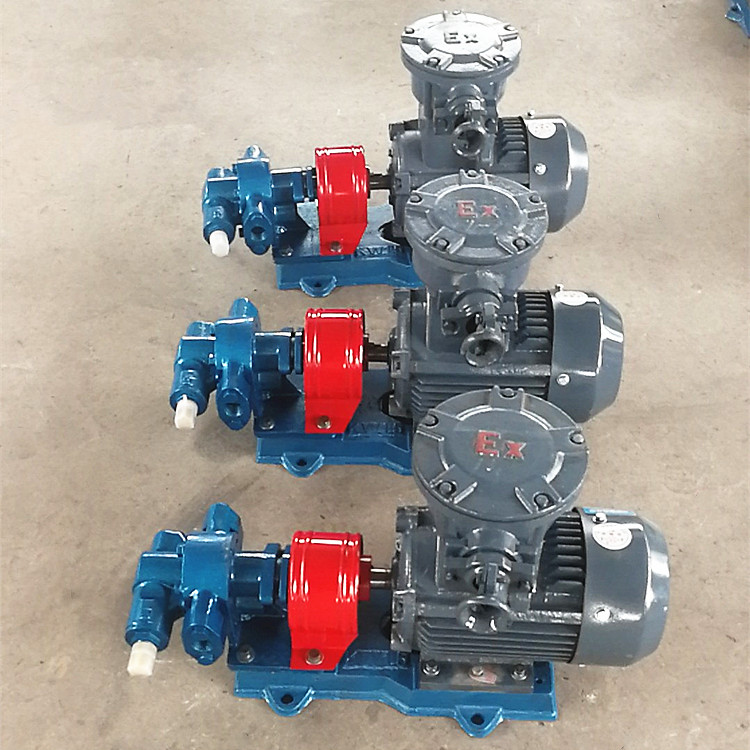

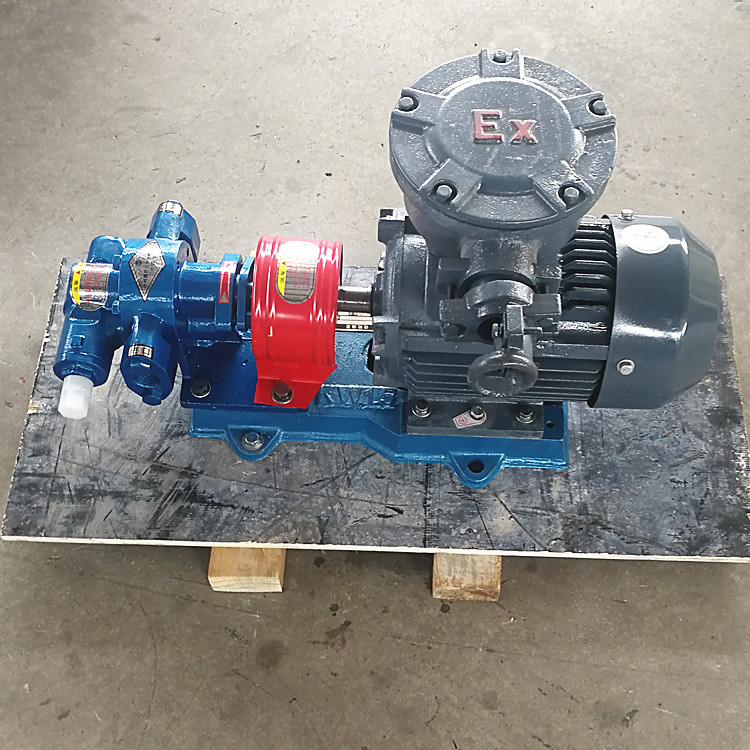

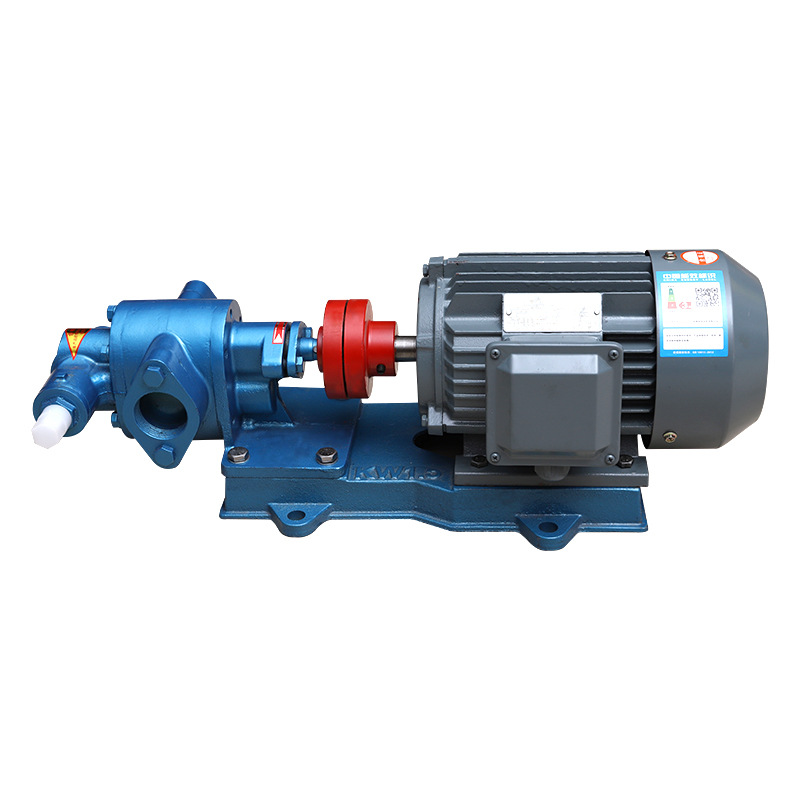

KCB系列齿轮油泵由有泵体、前后泵盖、齿轮、主被动轴、轴承、安全阀和轴端密封等零件组成的齿轮泵。
KCB18.3——83.3主传动齿轮是一对斜齿园柱齿轮,直动式安全阀。KCB200—960主传动齿轮是四个斜齿轮组成的人字形齿轮组,差压式安全阀。全系列齿轮油泵用三爪式弹性联轴器与电动机组成的油泵机组。本系列齿轮油泵结构简单紧凑,使用维护方便,运转平稳,使用安全可靠。
kcb型齿轮泵结构及特性:
KCB18.3——83.3主传动齿轮是一对斜齿园柱齿轮,直动式安全阀。KCB200—960主传动齿轮是四个斜齿轮组成的人字形齿轮组,差压式安全阀KCB齿轮油泵全系列齿轮油泵用三爪式弹性联轴器与电动机组成的油泵机组。KCB齿轮油泵本系列齿轮轮油泵结构简单紧凑,使用维护方便,运转平稳,使用安全可靠。
kcb型齿轮泵适用范围和主要用途:
KCB齿轮泵、KCB齿轮油泵,适用于输送介质粘度不大于150mm2/S,温度不高于120°C,无腐蚀性,不含硬质颗粒杂质和纤维的重油、柴油、机械油、植物油以及性质类似的其它液体。KCB齿轮油泵,KCB齿轮泵主要用于石油、化工、冶金、矿山、电站等行业油类介质的转输、增压、燃油喷射等以及大型机械设备中稀油循环中,KCB齿轮油泵在各类机械设备中均可做润滑泵使用KCB齿轮油泵。
kcb型齿轮泵工作原理:
本型泵在泵体中装有一对回转齿轮,一个主动,一个被动,依靠两齿轮的相互啮合,把泵内的整个工作腔分两个独立的部分,吸入腔和排出腔;泵运转时主动齿轮带·动被动齿轮旋转,当齿化从啮合到脱开的在吸入侧就形成局部真空,液体被及入,被吸入的液体充满齿轮的各个齿谷而带到排出侧,齿轮进入啮合时液体被挤出,形成高压液体并经泵的排出口排出泵外。
kcb型齿轮泵使用注意事项:
1.工作前检查泵的各紧固件是否牢固。
2.工作时注意泵的压力表及真空表的读数应符合该泵所规定的技术规范以内。
3.一般的新泵应该是盘车时比较紧,这样自吸效果比较好,
4.检查电动机的电源是否接对。kcb齿轮油泵安装:如电机是否受潮、泵进出口的防尘盖是否损坏而使用污物进入泵腔内部等。kcb齿轮泵工作前需检查泵的各紧固件是否牢固。齿轮泵的支座或法兰与其驱动电机应采用共同的安装基础,若环境温度低于冰点,应预先向泵内通入热蒸汽,进行预热处理,然后才可启动齿轮泵。对于需要正反转的高粘度齿轮泵,其进出口管路上均需设置安全阀。
kcb型齿轮泵性能参数:
型号 | 流量 Q | 转速 n r/min | 排出压力 p Mpa | 必需汽 蚀余量 r m | 效率 η % | 电动机 | ||
m3/h | L/min | 功率KW | 型号 | |||||
KCB-18.3 | 1.1 | 18.3 | 1400 | 1.45 | 5 | 44 | 1.5 | Y90L-4 |
2CY-1.1/1.45 | ||||||||
KCB-33.3 | 2 | 33.3 | 1420 | 1.45 | 5 | 44 | 2.2 | Y100L1-4 |
2CY-2/1.45 | ||||||||
KCB-55 | 3.3 | 55 | 1400 | 0.33 | 7 | 41 | 1.5 | Y90L-4 |
2CY-3.3/0.33 | ||||||||
KCB-83.3 | 5 | 83.3 | 1420 | 0.33 | 7 | 43 | 2.2 | Y100L1-4 |
2CY-5/0.33 | ||||||||
KCB-135 | 8 | 135 | 940 | 0.33 | 5 | 46 | 2.2 | Y112M-6 |
2CY-8/0.33 | ||||||||
KCB-200 | 12 | 200 | 1440 | 0.33 | 5 | 46 | 4 | Y112M-4 |
2CY-12/0.33 | ||||||||
KCB-300 | 18 | 300 | 960 | 0.36 | 5 | 42 | 5.5 | Y132M2-6 |
2CY-18/0.36 | ||||||||
KCB-483.3 | 29 | 483.3 | 1440 | 0.36 | 5.5 | 42 | 7.5 | Y160M-4 |
2CY-29/0.36 | ||||||||
KCB-633 | 38 | 633 | 970 | 0.28 | 6 | 43 | 11 | Y160L-6 |
2CY-38/0.28 | ||||||||
KCB-960 | 58 | 960 | 1470 | 0.28 | 6.5 | 43 | 18.5 | Y180M-4 |
2CY-58/0.28 | ||||||||
KCB-1200 | 72 | 1200 | 740 | ?0.6 | ?7 | ?43 | 37 | Y280S-8 |
KCB-1600 | 95 | 1600 | 980 | 45 | Y280S-6 | |||
KCB-1800 | 112 | 1800 | 740 | ?0.6 | ?7.5 | ?43 | 55 | Y315S-8 |
KCB-2500 | 150 | 2500 | 985 | 75 | Y315S-6 | |||
KCB-2850 | 170 | 2850 | 740 | ?0.6 | ?8 | ?44 | 90 | Y315L1-8 |
KCB-3800 | 230 | 3800 | 989 | 110 | Y315L1-6 | |||
KCB-4100 | 245 | 4100 | 743 | ?0.6 | ?8 | ?44 | 132 | Y355M1-8 |
KCB-5400 | 325 | 5400 | 989 | 160 | Y355M1-6 | |||
KCB-5600 | 330 | 5600 | 744 | ?0.6 | ?8 | ?44 | 160 | Y355M2-8 |
KCB-7600 | 460 | 7600 | 989 | 200 | Y355M3-6 | |||
KCB-7000 | 420 | 7000 | 744 | ?0.6 | ?8 | ?44 | 185 | Y355L1-8 |
KCB-9600 | 570 | 9600 | 989 | 250 | Y355L2-6 |
